改造用パーツ(その3)

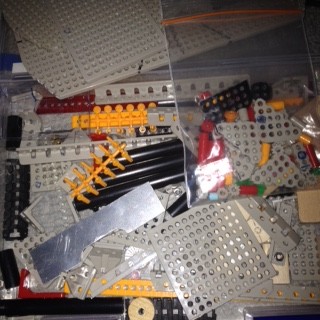

タミヤの構造材は、ニッパーやカッターで簡単に加工できるので、便利。
ユニバーサルプレート・アームは直径3mmの穴が5mm間隔に開けてあり工作に都合がよい。
タミヤ 楽しい工作シリーズ No.157 ユニバーサルプレート 2枚セット (70157)
- 出版社/メーカー: タミヤ(TAMIYA)
- 発売日: 2009/06/23
- メディア: おもちゃ&ホビー
- 購入: 3人 クリック: 6回
- この商品を含むブログ (1件) を見る
タミヤ 楽しい工作シリーズ No.143 ユニバーサルアームセット (70143)
- 出版社/メーカー: タミヤ(TAMIYA)
- 発売日: 2009/06/23
- メディア: おもちゃ&ホビー
- 購入: 1人 クリック: 6回
- この商品を含むブログを見る
タミヤ 楽しい工作シリーズ No.172 ユニバーサルプレートL 210×160mm (70172)
- 出版社/メーカー: タミヤ(TAMIYA)
- 発売日: 2009/06/23
- メディア: おもちゃ&ホビー
- クリック: 3回
- この商品を含むブログ (3件) を見る

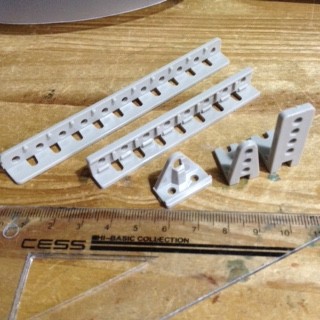

上記3つに付属のL形アーム・アングルはどれもサイズが違う。
左2つのL字アングルは、左から
- ユニバーサルプレートL付属
- ユニバーサルプレート付属
L形アームは、左から
- ユニバーサルプレート付属(実際には3mmシャフト用でネジ止めには不向き)
- ユニバーサルプレートL付属
- ユニバーサルアーム付属

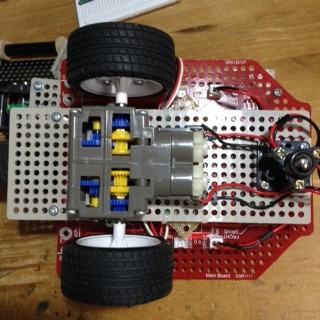

ユニバーサルプレートの小さい方は160×60mmサイズで、130モーターのダブルギヤボックスを使うのにちょうどよいサイズ(取り付けには若干切り欠きを作る必要あり)。TJ3Bとスポーツタイヤ56mm径・ボールキャスタと組み合わせるとこんな感じ。
ギヤボックスの軸をユニバーサルプレートの中心付近に持って行けば、ボールキャスタを前後に配置することもできる。こちらのタイヤはオフロードタイヤセット。
また、タミヤの3mmネジセット(30、40、50mm)、(60、100mm) もホームセンターではあまりないサイズなので便利がよい。

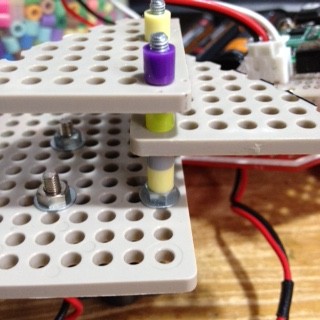

ベースとなるプレートに長ネジを固定し、スペーサーで高さを調整しながら、階層を増やすようにすると、固定は1度で済むし、ネジの本数も減らすことができる。
スペーサにはタミヤでないが、アイロンビーズが便利。サイズがだいたい内径3mm、外径5mm、高さ5mm程度でタミヤの丸軸3mmシャフトだと、空転せずに固定できるくらい。
