FDD演奏用にストロベリー・リナックスの「ダ・ヴィンチ32U」を2台使い、Moppy Advancedの上限16台での演奏ができるよう準備中だが、7・8台目のFDDが鳴らず、しばらく悩む。

Arduino Leonardoの回路図にあるピン名を参考にダ・ヴィンチ32Uのピン配置の確認でExcelで表をまとめていたが、何度見返しても間違いがないように考えていた。

たまたまIDE中のこのファイル↓にある「A0=D18」の記述を見つけ、凹む。
「arduino-1.0.3\hardware\arduino\variants\leonardo\pins_arduino.h」

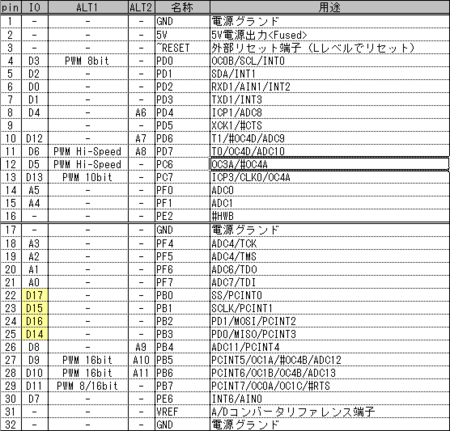

最終的なダ・ヴィンチ32Uのピン配置はおそらくこれ。

これまでよく使っていたのは、Arduino Duemilanoveか、ATMEGA328Pを使った互換機だったので、「A0=D14」のつもりで配線していたのが敗因だった。
